智能32段可编程PID调节仪

产品名称：智能32段可编程PID调节仪
产品编号：142229-713
产品型号：1
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
智能32段可编程PID调节仪 采用xj****的微处理器进行智能控制，适用于需要进行高精度多段曲线的升/降温控制系统（如啤酒发酵、窑炉升温等）。
    可根据生产过程的要求，按照一定的曲线进行控制，***多可分32段曲线对控制对象进行编程控制，每一段均采用PID调节控制（参数预先设定）,使控制更为准确可靠。可分别带有一路PID控制输出及一路变送输出。具有多种曲线控制输出功能：可实现曲线控制暂停、清零、步进等。并实现手动/自动控制自由无扰动切换。
    具备wn****信号输入功能，只需通过仪表菜单的简单选定，即可实现多种输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换，提高了仪表的通用性和可靠性。
    整机采用卡入式结构，并具有多种标准外形尺寸。
 产品外形

外形：96×96×115mm
开孔尺寸：92×92mm
外形：160×80×115mm
开孔尺寸：152×76mm
外形：80×160×115mm
开孔尺寸：76×152mm
 产品接线图

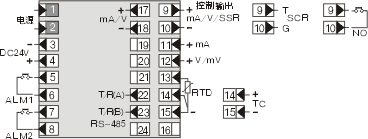

 96×96仪表接线图
 160×80、80×160仪表接线图
型谱表
型  号
说   明
WP-
□□
□
□□
-□
□
□
-□□
-□
-□
-□
-□

外形特征
P
                      双屏横式显示
PS
                      双屏竖式显示
外形尺寸

8
                    160X80mm  80X160mm
9
                    96X96mm（方式）
控制作用

05
                  32段PID可编程控制
通讯方式

0
                无通讯接口
2
                RS-232C通讯接口
8
                RS-485通讯接口
控制输出

0
              无输出
1
              继电器或控制报警输出
2
              (4～20)mA输出
3
              (0～10)mA输出
4
              (1～5)V输出
5
              (0～5)V输出
6
              SCR可控硅过零触发脉冲输出
7
              SSR固态继电器控制输出
8
              特殊规格变送输出
变送输出

0
            无变送输出
2
            (4～20)mA输出
3
            (0～10)mA输出
4
            (1～5)V输出
5
            (0～5)V输出
8
            特殊规格变送输出
第一路
输入类型

□
          参见“输入类型表”
第一报警

N
        无控制/报警（可省略）
H
        第一报警为上限报警
L
        第一报警为下限报警
第二报警

N
      无控制/报警（可省略）
H
      第二报警为上限报警
L
      第二报警为下限报警
馈电输出

P
    DC24V馈电输出(无馈电可省略)
供电方式
      AC220V线性电源（可省略）
T
  AC（90～265）V开关电源供电
W
  DC24V供电
选型举例：WP-P805-010-08-HL；WP-P905-820-12-HL-P-T
