模拟量转PWM开关量输出转换器

产品名称：模拟量转PWM开关量输出转换器
产品编号：14301-121
产品型号：2
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
模拟量转PWM开关量输出转换器 具有模拟量输入的位式控制表所有特点，可将由PID或DCS系统的模拟量调节信号转换成周期可调的PWM开关量信号。
 产品外形


外形：96×48×115mm
开孔尺寸：92×45mm
外形：48×96×115mm
开孔尺寸：45×92mm
外形：72×72×115mm
开孔尺寸：68×68mm
外形：96×96×115mm
开孔尺寸：92×92mm



外形：160×80×115mm
开孔尺寸：152×76mm
外形：80×160×115mm
开孔尺寸：76×152mm

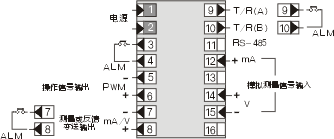

 产品接线图
 操作信号输出为模拟量转换器接线图
 操作信号输出为模拟量转换器接线图（72×72×115）mm
型谱表
型  号
   说   明
WP-
□□
□
□□
-□
□
□
-□□
-□
□
□

外形特征
C
                    横式单屏数码显示
S
                    竖式单屏数码显示
T
                    竖式单屏单光柱显示
TX
                    横式单屏单光柱显示
外形尺寸

4
                  96×48mm横式 48×96mm竖式
7
                  72×72mm（无光柱显示）
8
                  160X80mm(横式)  80X160mm（竖式）
9
                  96X96mm（方式）
控制作用

75
                模拟量转PWM开关量输出转换器
通讯方式

0
              无通讯接口
2
              RS-232C通讯接口
8
              RS-485通讯接口
操作信号
输出类型

1
            继电器PWM控制输出
6
            可控硅PWM过零控制输出
7
            固态继电器PWM控制信号输出
变送输出

0
          无变送输出
2
          (4～20)mA输出
3
          (0～10)mA输出
4
          (1～5)V输出
5
          (0～5)V输出
输入类型

12
        (4～20)mA输入
13
        (0～10)mA输入
14
        (1～5)V输入
15
        (0～20)mA输入
16
        (0～20)mA输入
第一报警方式

N
      无报警（可省略）
H
      上限报警
L
      下限报警
第二报警方式

N
    无报警（可省略）
H
    上限报警
L
    下限报警
供电方式
      AC220V线性电源（可省略）
T
  AC（90～265）V开关电源供电
W
  DC24V供电
