智能多路巡检打印记录仪

产品名称：智能多路巡检打印记录仪
产品编号：143627-799
产品型号：5
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
多路智能巡检打印记录仪采用xj****的微处理器进行智能控制，集多路测量显示控制及打印记录于一体。本机包含多路智能巡检控制仪的全部功能，增加了现场打印记录功能，可自动定时打印或随机打印各支路的测量值。
    各输入端口均具备wn****或单通道信号输入功能，且各路可同时输入不******型的信号，只需通过仪表菜单的简单设定，即可实现不******型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
    控制输出有二种：各路统一报警输出 / 变送输出；各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型（任一路报警未解除将一直报警，直至所有各路均无报警）；报警无记忆型（巡回至有报警的路时输出报警，巡回至无报警的支路时则不报警）。输入/输出回路均采用光电隔离，抗干扰性能强。
    具有高亮度LED数码显示和大屏幕全中文LCD液晶显示两种。可带有串行通讯接口。具有台式和卡入式二种外形供选择。
 产品外形

外形尺寸：360×140×240mm
开孔尺寸：352×132mm
外形尺寸：160×80×115mm
开孔尺寸：152×72mm
 产品接线图

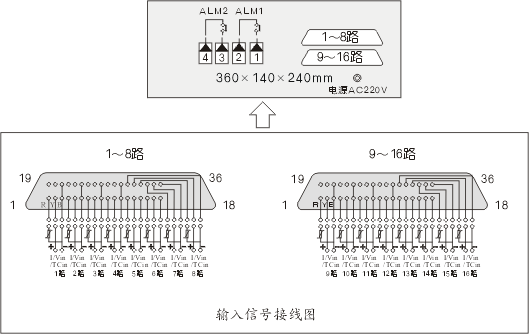

 一体式机型接线图

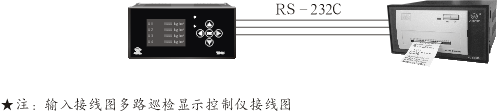

 分体式机型接线图

型谱表

型　　　　　号

说　　　　　明

WP-
□□
□□□
-□
-□
-□□
□
□
-□
□
-□



外形特征
RD
                     双屏横式数码显示
RMD
                     液晶显示
控制作用

806
                 8路巡检测量显示
807
                 8路巡检统一控制/报警
809
                 16路巡检测量显示
816
                 16路巡检统一控制/报警
832
                 32路巡检统一控制/报警
通讯方式

2
               RS-232C带打印功能
输出方式
1
             继电器输出
2
             （4～20）mA输出
3
             （0～10）mA输出
4
             （1～5）V输出
5
             （0～5）V输出
6
             SCR可控硅过零触发脉冲输出
7
             SSR固态继电器控制输出
8
             特殊规格变送输出
输入类型

□□
           参见“输入类型表”
第一报警
N
         　无控制/报警（可省略）
H
         第一报警为上限报警
L
         第一报警为下限报警
第二报警
N
       　无报警
H
       第二报警为上限报警
L
       第二报警为下限报警

馈电输出

P
       单路DC 24V馈电输出

供电方式


    AC 220V供电（可省略）
T
     AC 90～265V供电（开关电源）
外形选择
Y
   一体式
F
   分体式
