WIDEPLUS-K系列通用压力变送器 采用具有******xj****水平的传感器,配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术，充分发挥了传感器的技术优势，使WIDEPLUS-K系列通用压力变送器具有优异的技术性能。它抗过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度。
WIDEPLUS-K系列通用压力变送器 具有多型号、多量程,多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域,可适应工业各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品,是工业自动化领域理想的压力测量仪表 |
| 产品外形 |
|
|

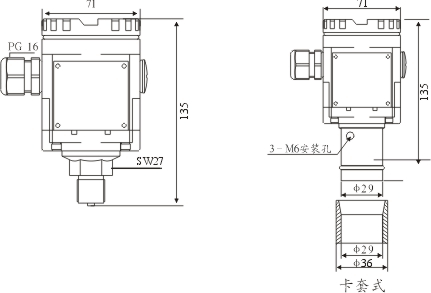

| 外形尺寸 |
|
|
| 过程连接 |
|
|
| 产品特点 |
·量程覆盖范围宽。
·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多种形式。防护等级IP65。
·输出信号形式多样，现场可调校，现场可显示。
·反极性保护和瞬间过电流过跨压保护，符合EMI防护要求。
·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，防爆合格证号CNEX03.823。
·抗过载和抗冲击能力强
·稳定性高: 每年优于0.1%满量程
·抗干扰能力强：防水、防尘、防震、防爆、防腐
·适用性广:产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中的各种场合。
·安装简便:产品结构合理，体积小，重量轻，可直接任意位置安装。 |
| 技术参数 |
工作电压 (12.5～36)V DC
输出信号 (4～20)mA DC（模拟，二线制）
测量范围 相对压力：***大0～60MPa ***小0～1.6kPa
******压力：***大0～60MPa ***小0～20kPa
负相对压力 -0.1MPa～1MPa
精 度 ·精度等级：0.1级、0.2级、0.5级
·温度影响： ±0.15%FS/10℃
·稳 定 性： 优于0.1%FS/年
·位置影响： 安装位置不影响零点
允许温度 ·正常工作温度：-20℃～70℃
·膜片：-20℃～80℃(短时可达130℃)
·贮存温度： -20℃～80℃
·高低温型： -65℃～150℃
10℃～200℃
10℃～350℃
相对湿度 0~98%RH
防爆等级 本安型ExibⅡCT6或ExiaⅡCT6
防护等级 Ip65与被测介质接触部分的材料
·过程连接件：不锈钢316L /304/1Gr18Ni9Ti/哈氏合金C
·密封件：氟橡胶/丁腈橡胶/聚四氟乙烯/全密封焊接
接线引出方式 可根据需要从任何一个出口引出,建议***小使用Ф10工业电缆作为引线,以便密
封,引出接头为通用电缆接头PG16,不引线一端用端盖封住。
调节范围 ·零点调节范围：±5%
·满量程调节范围：±20% |
| 工作原理 |
被测介质直接与传感器的膜片相接触，膜片受压后会产生与介质压力成正比的微小位移，电子线路可随时检测到这一位移量变化。把位移量换成相对应的标准工业测量信号，在一定过压时，膜片会直接贴到坚固的基体上，过载压力加大，也不会使膜片产生更大的变形，从而保证膜片不会因为过压而损坏，所以传感器有很强的抗冲击及抗过载能力。
|
| 负载特性 |
|
|
| 型谱表 |
|
型 号 |
说 明 |
|
WIDEPLUS-K |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
|
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
扩散硅(注1) |
A1标准型 |
| A2超稳定型 |
| A3清洁型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
蓝宝石(注2) |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
陶瓷电容(注1) |
|
防爆等级 |
|
S |
|
|
|
|
|
|
|
|
标准型（无防爆） |
|
I |
|
|
|
|
|
|
|
|
本安型ExibⅡCT6或ExiaⅡCT6（注3） |
|
过程连接件材料 |
|
1 |
|
|
|
|
|
|
|
不锈钢316 |
|
2 |
|
|
|
|
|
|
|
不锈钢304 |
|
3 |
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
哈氏合金C |
|
过程连接件方式 |
|
R |
|
|
|
|
|
|
外螺纹G1/2（内孔φ10mm） |
|
G |
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ3mm） |
|
M |
|
|
|
|
|
|
外螺纹G1/2（内孔φ3mm） |
|
A |
|
|
|
|
|
|
外螺纹1/2-14NPT |
|
N |
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ10mm） |
|
P |
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
|
|
聚四氟乙烯(不适用于扩散硅) |
|
4F |
|
|
|
|
|
全密封焊接(仅用于扩散硅) |
|
信号输出方式
|
|
2 |
|
|
|
|
（4～20）mA DC 二线制 |
|
9 |
|
|
|
|
特殊要求 |
|
显示方式 |
|
A |
|
|
|
无现场指示 |
|
C |
|
|
|
LCD数字量程显示（液晶） |
|
D |
|
|
|
LED数字量程显示（数码管） |
|
E |
|
|
|
LCD数字0~100%显示 |
|
F |
|
|
|
LED数字0~100%显示 |
|
Y |
|
|
|
特殊要求 |
|
精度等级 |
|
1 |
|
|
0.1级(注4) |
|
2 |
|
|
0.2级 |
|
5 |
|
|
0.5级 |
|
测量范围 |
|
□ |
|
见WIDEPLUS-K系列通用压力变送器标准量程表 |
|
其它 |
|
G |
表压 |
|
A
|
绝压
|
|
B |
密封表压型(请提供参考压力值) |
|
选型举型 |
WIDEPLUS-KA1S1G1F2A5G18G | ●注1:扩散硅标准型测量量程为:***小0～10kPa,***大0～35MPa;卫生型测量量程为***小0~10kPa、***大0~1MPa ;扩散硅超稳定型测量量程为:***小 0～6kPa,***大 0～60MPa。陶瓷电容式测量量程为：***小 0～1kPa,***大0～4MPa。
●注2:蓝宝石变送器过程连接方式导压孔只能选Φ3。
●注3:如选防爆本安产品需带表头只能选择0~100%线性指示（代码为“B”）
●注4:0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。 |
| 标准量程表 |
|
表压代码 |
绝压 |
测量范围 |
量程调节范围 |
电容式过载 |
扩散硅或高低温型过载 |
电容式 |
扩散硅 |
高低温型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G19 |
A15 |
0-2.0MPa |
0.8MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G20 |
A16 |
0-2.5MPa |
1.0MPa-3.5MPa |
9.0MPa |
5.25MPa |
√ |
√ |
√ |
|
G21 |
A17 |
0-4.0MPa |
1.6MPa-4.0MPa |
9.0MPa |
10.5MPa |
√ |
√ |
√ |
|
G22 |
A18 |
0-6.0MPa |
2.4MPa-7.0MPa |
× |
10.5MPa |
× |
√ |
√ |
|
G23 |
A19 |
0-10MPa |
4.0MPa-10MPa |
× |
15MPa |
× |
√ |
√ |
|
G24 |
A20 |
0-20MPa |
8.0MPa-20MPa |
× |
30MPa |
× |
√ |
√ |
|
G25 |
A21 |
0-30MPa |
12MPa-35MPa |
× |
45MPa |
× |
√ |
√ |
|
