| WIDEPLUS-AK系列智能压力变送器是引进美国和日本的xj****生产工艺，采用世界******技术，经过严格的品质管理，由我公司自行研制和开发的通用智能型系列变送器，是工业自动化控制系统的压力检测变送单元，它测量工业过程流体压力，将其转化成4mA ~ 20mA DC信号输出，同时通过现场HART协议可进行远程参数设定、远程控制、自诊断等功能。 |
| 产品外形 |
|
|

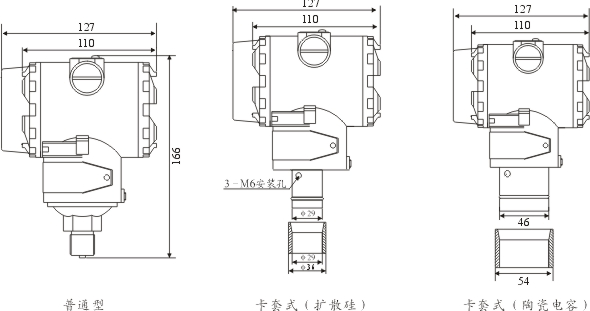

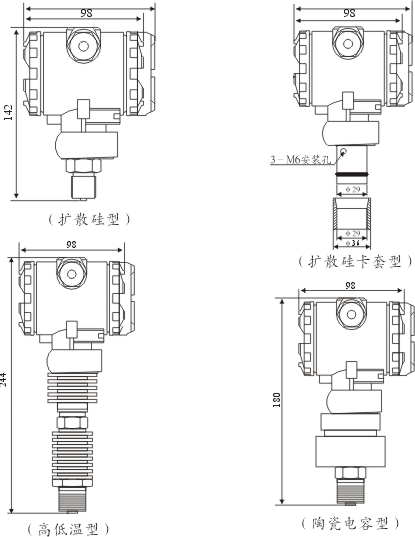

| 外形尺寸 |
|
|

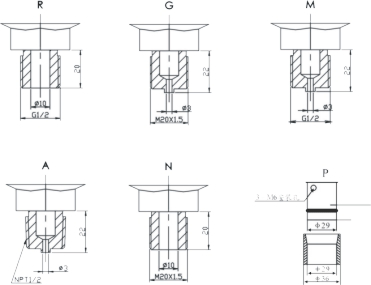

| 过程连接 |
|
|
| 产品特点 |
·精度高,可靠性好
·温度影响小
·稳定性±0.1%FS/年
·智能化,小型化
·控制参数密码锁定、确保安全
·测量范围大
·LCD数字量程显示或百分比显示
·软件补偿
·量程改变时可以不引入压力
·故障自诊断、远程设定通讯、远程控制
·防水、防尘、防震、防爆、防腐
·现场总线HART协议通信 |
| 技术参数 |
量程范围 相对压力 ***大0～60MPa ***小0～1.6kPa
******压力 ***大0～60MPa ***小0～20kPa
负相对压力 （-0.1～1）MPa
电源电压 (12～45)V DC
通信输出 通讯距离：2km，使用CEV电缆
负载电容： 0.22μF以下
负载电感：3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗:2.4kHz时为10kΩ以上通信输出
通讯距离 2km使用CEV电缆时
负载电容 0.22μF以下
精 度 ·精度等级 0.1级、0.2级、0.5级
·温度影响 ±0.15%FS/10℃
·稳定性 优于0.1%FS/年
·位置影响 安装位置不影响零点
允许温度 ·正常工作温度 -20℃～70℃
·膜片 -20℃～80℃(短时可达130℃)
·贮存温度 -20℃～80℃
·高低温型 -65℃～150℃
10℃～200℃
10℃～350℃
相对湿度 0～100%RH
防爆等级 隔爆型ExdⅡBT5或ExdⅡCT6
防护等级 Ip67
与被测介质接触部分的材料
·过程连接件 不锈钢 316L
·密封件 氟橡胶
不锈钢304 丁腈橡胶
1Gr18Ni9Ti 聚四氟乙烯
哈氏合金C 全焊接密封
接线引出方式 可根据需要从任何一个出口引出，建议***小使用Φ7.5工业电缆作为引线，以
便密封，引出接头选用通用电缆接头,不引线一端用端盖封住。
现场指示 LCD液晶数字显示(选择件)
外部调零 分辨率：量程的0.05%测量范围内进行设定。 |
| 负载特性 |
|
|
| 型谱表 |
|
型 号 |
说 明 |
|
WIDEPLUS |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
|
|
-K1 |
|
|
|
|
|
|
|
|
|
|
普通压力变送器 |
|
-AK |
|
|
|
|
|
|
|
|
|
|
智能压力变送器(注1) |
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
扩散硅(注2) |
A1标准型 |
| A2超稳定型 |
| A3清洁型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
蓝宝石(注3) |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
陶瓷电容(注3) |
|
显示特征 |
|
S |
|
|
|
|
|
|
|
|
标准型（无防爆） |
|
D |
|
|
|
|
|
|
|
|
隔爆型ExdII BT5或ExdII CT6 |
|
I |
|
|
|
|
|
|
|
|
本安型ExibII CT6或Exia II CT6(注4) |
|
过程连接件材料 |
|
1 |
|
|
|
|
|
|
|
不锈钢316L |
|
2 |
|
|
|
|
|
|
|
不锈钢304 |
|
3 |
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
哈氏合金C |
|
通讯方式 |
|
R |
|
|
|
|
|
|
外螺纹G1/2（内孔φ10mm） |
|
G |
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ3mm） |
|
M |
|
|
|
|
|
|
外螺纹G1/2（内孔φ3mm） |
|
A |
|
|
|
|
|
|
外螺纹G1/2-14NPT |
|
N |
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ10mm） |
|
P |
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
|
|
聚四氟乙烯(不适用扩散硅) |
|
4F |
|
|
|
|
|
全密封焊接(仅用于扩散硅) |
|
信号输出方式
|
|
E |
|
|
|
|
普通模拟型(4~20mA二线制) |
|
I |
|
|
|
|
标准智能型(4~20mA DC二线制带现场总线HART协议) |
|
显示方式 |
|
A |
|
|
|
无现场指示 |
|
B |
|
|
|
0~100%线性指示 |
|
C |
|
|
|
LCD数字量程显示（液晶） |
|
D |
|
|
|
LED数字量程显示（数码管） |
|
E |
|
|
|
LCD数字0~100%显示 |
|
F |
|
|
|
LED数字0~100%显示 |
|
Y |
|
|
|
特殊要求 |
|
精度等级 |
|
1 |
|
|
0.1级(注5) |
|
2 |
|
|
0.2级 |
|
5 |
|
|
0.5级 |
|
测量范围 |
|
□ |
|
见WIDEPLUS-K1/AK系列压力变送器标准量程表 |
|
其它 |
|
G |
表压 |
|
A
|
绝压
|
|
B |
密封表压型(请提供参考压力值) |
|
选型举型 |
WIDEPLUS-K1AS1G1F2A5G17G | ●注1: AK系列如需带表头只能选择LCD液晶表头（代码“C”或“E”）,暂不提供防爆产品。
●注2: 蓝宝石变送器过程连接方式导压孔只能选Φ3。
●注3:扩散硅标准型及卫生型测量量程为:***小 0～10kPa,***大 0～35MPa ,扩散硅超稳定型测量量程为:***小 0～6kPa,***大 0～60MPa。陶瓷电容式测量量程为:***小 0～1kPa,***大0～4MPa。
●注4: 如选防爆本安产品需带表头只能选择0~100%线性指示(代码"B")。
●注5: 0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。 |
| 标准量程表 |
|
表压代码 |
绝压 |
测量范围 |
量程调节范围 |
电容式过载 |
扩散硅或高低温型过载 |
电容式 |
扩散硅 |
高低温型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G19 |
A15 |
0-2.0MPa |
0.8MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G20 |
A16 |
0-2.5MPa |
1.0MPa-3.5MPa |
9.0MPa |
5.25MPa |
√ |
√ |
√ |
|
G21 |
A17 |
0-4.0MPa |
1.6MPa-4.0MPa |
9.0MPa |
10.5MPa |
√ |
√ |
√ |
|
G22 |
A18 |
0-6.0MPa |
2.4MPa-7.0MPa |
× |
10.5MPa |
× |
√ |
√ |
|
G23 |
A19 |
0-10MPa |
4.0MPa-10MPa |
× |
15MPa |
× |
|
| |
