| WIDEPLUS-CT型压力变送控制器是集压力测量、显示、控制、微机通讯于一体的多功能产品。该产品为全电子结构，前端采用带隔离膜充油芯体的压力传感器，输出信号由高精度、低温漂和高可靠性的放大电路和模数转换电路将数据送入微处理器，经运算后由高精度数模转换电路变换为标准信号输出。带五个独立继电器接点输出可直接替代电接点压力表。它使用灵活，操作简单，调节容易，广泛应用于电力、自来水、水处理、石油、化工、冶金等各行业之中，对流体介质的压力进行测量、显示、控制和远传，是一种智能化的数字式压力测量仪表。 |

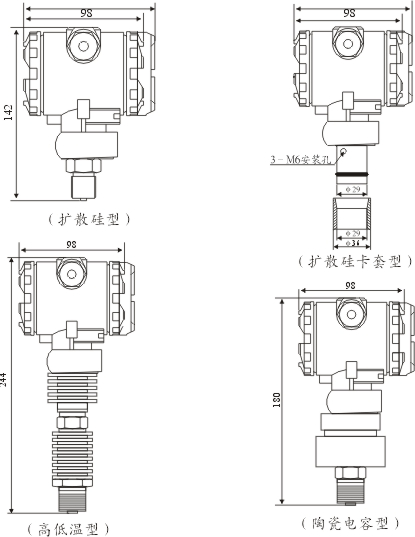

| 产品外形 |
|
|
|
|

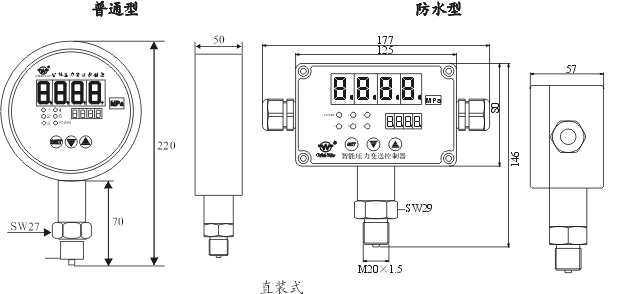

| 外形尺寸 |
|
|
| 技术参数 |
模拟量输出 DC 4mA～20mA (负载电阻≤500Ω)
D C 0～10mA (负载电阻≤750Ω)
DC 1V～5V (输出电阻≤250Ω)
DC 0～5V (输出电阻≤250Ω)
开关量输出 继电器控制输出—ON/OFF(带回差)
触点容量 AC220V/3A；DC 24V/5A(阻性负载)
可控硅控制输出 — SCR (过零触发脉冲)输出；
AC 400V/0.5A
固态继电器输出 —SSR(固态继电器控制信号)输
出;DC 5～24V/30mA
通讯输出 标准串行双向通讯接口
通讯协议：RS-232C,RS-485
波特率: 300～9600bps（自由设定）
测量范围 相对压力 ***大0～60MPa ***小0～20kPa
******压力 ***大0～60MPa ***小0～20kPa
负相对压力 -0.1～1MPa
测量精度 ±0.2%FS或 ±0.5%FS
分 辨 率 ±1字
显示范围 -1999～9999
显示方式 四位高亮度LED数码显示，发光二极管工作状态显示，双屏数码显示
控制/报警 可选择上限、下限或上上限、下下限控制/报警输出
方 式 继电器 ON/OFF带回差（可自由设定 ）
参数设定 面板轻触式按键数字设定，参数设定值断电后长久保存，参数设定值密码锁定
保护方式 继电器输出状态LED指示,输入超／欠量程报警 ,电源欠压或工作异常自动复位
环境温度 0～50℃
相对湿度 ≤85% RH （避免强腐蚀气体）
供电电压 ·AC 90V～265V（开关电源）
功 耗 ·≤4W（A C 90V～265V 开关电源）
·≤4W(DC24V 开关电源)
结构材料 压力接口：不锈钢
感压膜片：316L不锈钢
电子壳体：铝合金或铁壳
密封橡胶圈：氟橡胶、丁腈橡胶或全密封焊接 |

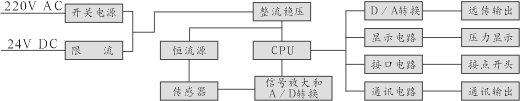

| 工作原理 |
|
|
| 型谱表 |
|
型 号 |
说 明 |
|
WIDEPLUS-CT |
□ |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
|
|
扩散硅(注1) |
A1标准型 |
| A2超稳定型 |
| A3清洁型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
|
|
蓝宝石 |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
|
|
陶瓷电容 |
|
信号输出
（可复选） |
|
E |
|
|
|
|
|
|
|
|
|
|
(4~20)mA DC |
|
F |
|
|
|
|
|
|
|
|
|
|
1~5V DC |
|
U |
|
|
|
|
|
|
|
|
|
|
0~20mA DC |
|
Q |
|
|
|
|
|
|
|
|
|
|
0~5V DC |
|
Jn |
|
|
|
|
|
|
|
|
|
|
接点数n=0~5(继电器输出)（注2） |
|
N |
|
|
|
|
|
|
|
|
|
|
无输出信号 |
|
通讯方式 |
|
0 |
|
|
|
|
|
|
|
|
|
无通讯 |
|
2 |
|
|
|
|
|
|
|
|
|
RS-232C |
|
8 |
|
|
|
|
|
|
|
|
|
RS-485 |
|
过程连接件材料 |
|
1 |
|
|
|
|
|
|
|
|
不锈钢316L |
|
2 |
|
|
|
|
|
|
|
|
不锈钢304 |
|
3 |
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
|
哈氏合金C |
|
过程连接件方式 |
|
R |
|
|
|
|
|
|
|
外螺纹G1/2（内孔φ10mm） |
|
G |
|
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ3mm） |
|
M |
|
|
|
|
|
|
|
外螺纹G1/2（内孔φ3mm） |
|
A |
|
|
|
|
|
|
|
外螺纹G1/2-14NPT |
|
N |
|
|
|
|
|
|
|
外螺纹M20 X 1.5（内孔φ10mm） |
|
P |
|
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
|
|
|
聚四氟乙烯(不适用扩散硅) |
|
4F |
|
|
|
|
|
|
全密封焊接(仅用于扩散硅) |
|
显示方式 |
|
D |
|
|
|
|
|
四位LED数字双屏显示（注3） |
|
Y |
|
|
|
|
|
特殊要求 |
|
精度等级 |
|
2 |
|
|
|
|
0.2级 |
|
5 |
|
|
|
|
0.5级 |
|
测量范围 |
|
□ |
|
|
|
见WIDEPLUS-CT系列标准量程表 |
|
其它 |
|
G |
|
|
表压 |
|
A |
|
|
绝压
|
|
B |
|
|
密封表压型 |
|
产品外形 |
|
|
|
圆型（普通型） |
|
F |
|
方型（防水型） IP65 |
|
供电方式 |
|
W |
DC24V |
|
T |
AC220V |
|
选型举例 |
WIDEPLUS-CTA1EJ502G1FD2G17GW | ●注1：扩散硅标准型及卫生型测量量程为：***小0～10kPa,***大0～35MPa。
扩散硅超稳定型测量量程为：***小0～6kPa，***大0～60MPa。
Φ32mm陶瓷电容式测量量程为：***小0～1.6kPa，***大0～4MPa。
●注2：压力变送控制器带五个独立继电器接点输出,可直接替代电接点压力表。
●注3：一屏显示压力值，一屏显示报警值。 |
| 标准量程表 |
|
表压代码 |
绝压 |
测量范围 |
量程调节范围 |
电容式过载 |
扩散硅或高低温型过载 |
电容式 |
扩散硅 |
高低温型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
|
| |
