| WIDEPLUS-DS系列单路风压测量变送器 是选用进口高精度、高稳定性芯片，并采用特殊铝合金表面处理技术和传感器应力隔离技术，经精密温度补偿及放大处理，将差压信号转换成(4～20)mA Dc标准信号。高质量的传感器、独特的应力隔离技术以及灵活的安装调试方式保证了WIDEPLUS－DS系列差压变送器的***佳性能价格比。它可广泛应用于工业领域或实验室进行炉膛压力、风道压力、空气压力等的测量和控制。 |

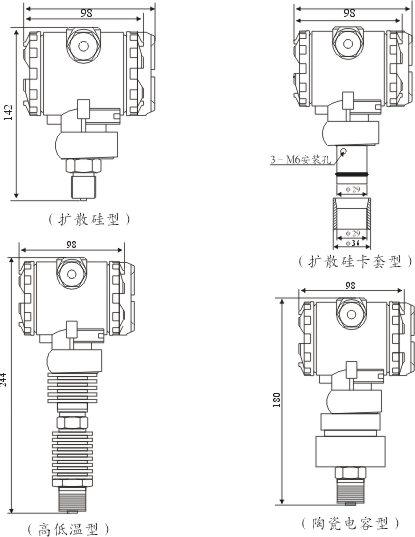

| 产品外形 |
|
|
|
|

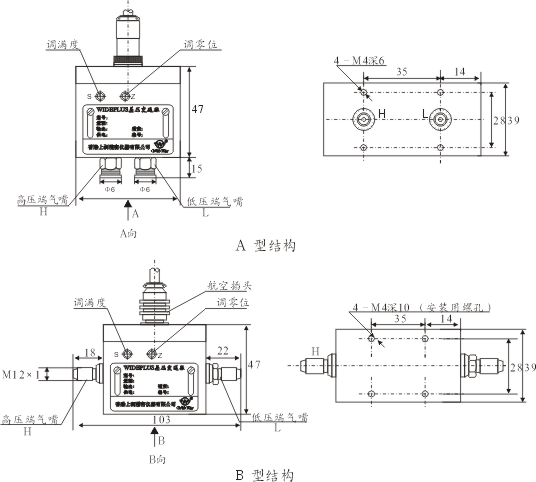

| 外形尺寸 |
|
|
| 技术参数 |
过载压力 ***大测量范围上限值的2倍
测量介质 非腐蚀性，无粉末，干燥性气体
工作电压 （12.5～36）V DC（两线制）
标准电压 24V DC±5％，纹波小于1％
输出信号 (4～20)mA Dc（两线制）
环境温度 －20℃～85℃
贮存温度 －40℃～125℃（若用户测量潮湿或带有粉尘的气体，请选用防尘干燥过滤器）
外壳材料 硬铝合金
接口形式 Φ8mm带M12×1外螺纹（B型结构）
引线方式 电缆线（默认长度为1m）或者航空插头
负载电阻 （4~20）mA：参见负载特性图
静压影响 变送器输入静压影响不超过其***大量程的0.5%
温度系数 ±0.25%FS/10℃（0.25级）
±0.25%FS/10℃（0.5级）
稳定性 ±0.25%FS/1年（0.25级）
±0.25%FS/1年（0.5级）
注：须与Φ6外径塑料软管配接。 |
| 主要特点 |
|
|
| 负载特性 |
|
|
