电容压力\差压变送器(1151外形)

产品名称：电容压力\差压变送器(1151外形)
产品编号：15255-403
产品型号：4
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
电容式压力、差压变送器有多种型式，可用于差压、流量、表压、绝压、真空度、液位和比重的测量场合。根据订货信息表确定变送器的型号，指定如压力范围，输出方式和变送器基本的结构件材料等。此外，如附件、认证、特殊制造程序的选项均可选择。
 产品外形

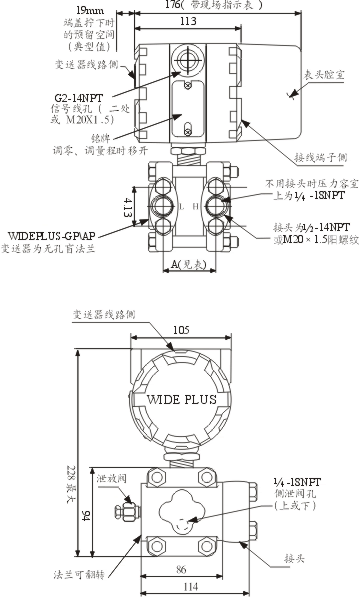

 外形尺寸
法兰尺寸和螺栓孔规格
量程(MPa)
A(mm)
0~0.001至0~0.006
0~0.006至0~0.04
0~0.04至0~0.20
54
0~0.16至0~1
55.2
0~0.4至0~2.5
55.6
0~1.6至0~10
57.2
0~4至0~25
57.6
 技术参数
测量介质   液体、气体和蒸汽
量程范围   差压: 0～0.1kPa至0～10MPa
            相对压力: ***大0～40MPa***小0～0.16kPa
            ******压力: ***大0～10MPa***小0～10kPa
工作电压   12V～45V DC(一般使用24V DC)
输出信号   4mA～20mA DC
防爆等级   ·隔爆型(ExdIIBT5或ExdIICT6)
            ·本安型(ExibIICT6或ExiaIICT6)
量程和零点 外部连续可调
正负迁移   其量程不管输出如何,正负迁移后,上、下限均不得超过量程的极限
           ·正向***大迁移量为***小调校量程的500%
           ·负向***大迁移量为***小调校量程的600%
阻 尼      充硅油时，0.25s～1.67s连续可调
启动时间   2S（无需预热）
温度范围   环境温度-20℃～70℃
精 度      0.2级、0.5级
相对湿度   0～100%RH
稳 定 性   优于0.1FS/年
传感器容积变化量 小于0.16cm
现场指示表 ·LED数码显示 ·LCD液晶显示 ·线性指示表显示
电源变化影响 小于输出量程的0.0059%/V
振动影响 在任意轴上，频率为200Hz，引起的***大误差为量程的±0.05%/g
介质温度   -40℃～100℃
贮存温度   -40℃～100℃
温度影响 1、***大量程
           零点误差:<量程的±0.5%/55℃
           总 误 差:<量程的±1.0%/55℃
         2、***小量程
           零点误差:<量程的±3.0%/55℃
           总 误 差:<量程的±3.5%/55℃
重 量     4.9kg(不包括选件)
 主要特点
·压力、差压变送器应用广泛
·量程0.1kPa至40MPa
·易于维护,可升级
·固态、拔插式线路板
·阻尼可调
·本机零点和量程调整
·小巧、坚固、易于安装的结构
·长期稳定性
·智能、模拟可选，可满足各种应用要求
·100:1量程比
·新改进的智能型压力、差压变送器量程比可达100:1
·精度=+/-[0.02（URL/量程）-0.1]%校验量程
 工作原理
    工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的***大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
 负载特性

安装支架
 引压连接头
A1.锥管阴螺纹连接(选型代码“/N”)
1. 变送器压力腔法兰
2. “O”型圈
3. 锥管阴螺纹连接接头
4. 螺栓


A2. -14NPT引压过渡接头及后部焊接引压管(代码“C12” )
1. -14NPT与球锥连接过渡接头
2. 螺母M20×1.5
3. 球形接头(Φ13处可与引压管焊接)

A3.丁字形连接头连接(选型代码为“J”)
1. 变送器压力腔法兰
2. “O”型圈
3. 球锥连接接头M20×1.5阳螺纹
4. 螺栓
5. 螺母
6. 球形接头(Φ13处可与引压管焊接)

WIDE PLUS电容式压力、差压变送器(1151外形)型谱表
 WIDEPLUS-GP/AGP系列压力变送器型谱表

 WIDEPLUS-AP/AAP系列******压力变送器型谱表

 WIDEPLUS-DR/ADR系列微差压变送器型谱表

 WIDEPLUS-DP/ADP系列低、中、高差压变送器型谱表

 WIDEPLUS-HP/AHP系列高静压差压变送器型谱表

 WIDEPLUS-LT/ALT单法压力、液位变送器型谱表

 WIDEPLUS-DP/ADP远传压力/差压变送器型谱表
