| WIDEPLUS-B系列压力/差压/√△P变送器,采用xj****的微处理技术及数字通讯技术。除具有常规智能式的全部功能外，还具有一系列增强的功能,如零点自动调整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进行远程参数设定、远程控制、自诊断等功能。 |
| 产品外形 |
|
|

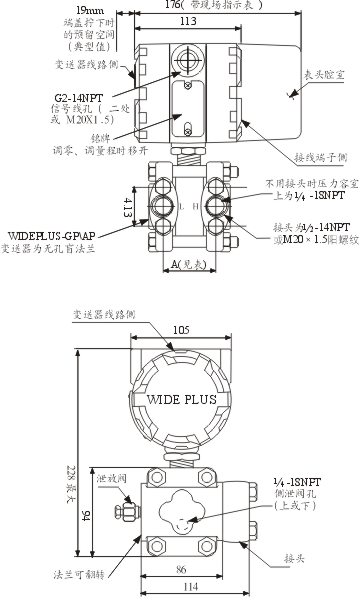

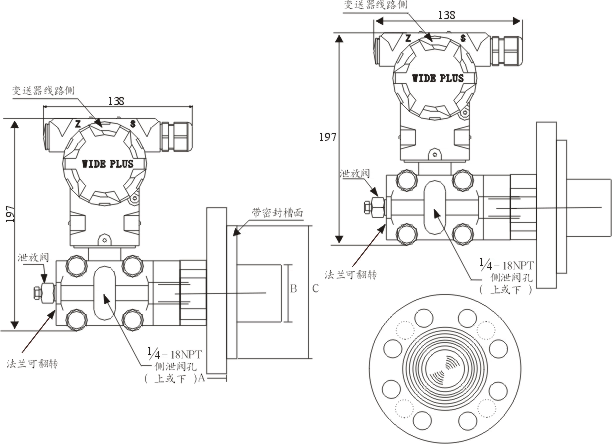

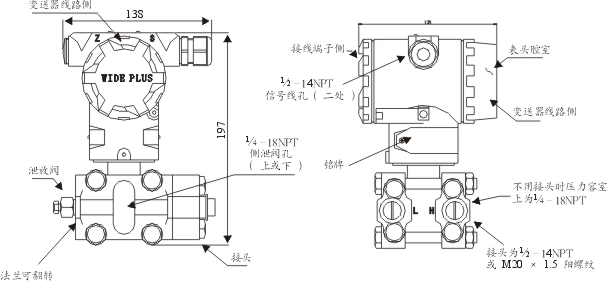

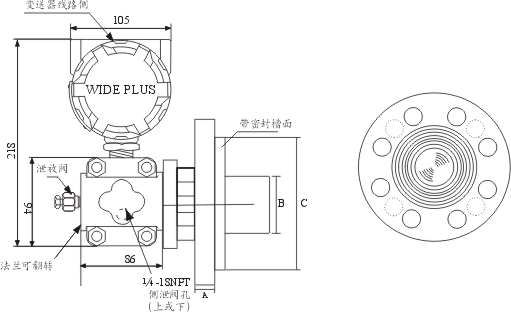

| 外形尺寸 |
法兰尺寸和螺栓孔规格
|
法兰尺寸 |
|
订货代号 |
尺寸 |
额定压力 |
外直径 |
A |
B |
C |
|
A |
3" |
150Ib |
190.5 |
30 |
66 |
127 |
|
B |
4" |
150Ib |
228.6 |
30 |
89 |
157 |
|
C |
3" |
300Ib |
209.6 |
35 |
66 |
127 |
|
D |
4" |
300Ib |
254.0 |
38 |
89 |
157 |
|
螺栓孔(mm) |
|
数目
|
孔直径
|
孔分布直径
|
|
4
|
19
|
152
|
|
8
|
19
|
192
|
|
8
|
22.2
|
168
|
|
8
|
22.2
|
200
| |
| 技术参数 |
测量介质 液体、气体和蒸汽
量程范围 差 压 0～0.1kPa至0～10MPa
相对压力 ***大0～40MPa ***小0～0.1kPa
******压力 ***大0～25MPa ***小0～20kPa
负相对压力 (-0.1～2.0)MPa
量程迁移比 100:1
通信输出 电源电压： 16.4V～42V DC(16.4V～30VDC本安型)
通讯距离： 2km，使用CEV电缆时
负载电容： 0.22μF以下
负载电感： 3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗：在2.4kHz时为10kΩ以上
输出信号 4mA～20mA DC 二线制
精 度 0.075级、0.2级、0.5级
环境温度 -40℃～85℃
存储温度 -50℃～110℃
防爆等级 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
动态性能 ·延迟时间和刷新速率适用于所有型号和量程，仅限模拟输出。
·延迟时间（Td）：45毫秒（名义值）
·刷新速率：22次/秒
·总体响应时间：（Td+Tc）
典型的智能变送器的响应时间 环境温度变化的影响 ·零点漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃
测量介质温度 -40℃～100℃
相对湿度 0～100% RH
电源电压变动的影响 ±0.005%FS/V
安装位置变动的影响
***大可产生0.25kPa的零点误差,但可校正,对量程无影响。测量本体相对法兰转动无影响
"O"型密封圈 氟橡胶、丁腈橡胶
灌 充 液 硅油或惰性油
启动时间 变送器加电2秒内达到性能指标
阻尼时间 变送器加电2秒内达到性能指标模拟输出对阶跃输入变化的响应时间是由用户选
择的一个时间常数(0～36秒)。该软件设定阻尼值不包括传感膜头的响应时间。
螺 栓 不锈钢
引压连接件 法兰1/4-18NPT中心距54mm；接头2-14NPT或M20×1.5阳螺纹；球锥面密封带接
头时中心距50.8，54，57.2mm
连接件材料 参阅"型谱表" |
| 主要特点 |
·测量对象: 开口或密封容器的液位
·液位测量精度0.25%
·测量范围:6kPa~2000kPa
·3-，4-英寸平膜片式或伸出式膜片
·多种灌充液选择，可满足各种应用要求
·阻尼可调
·接液位材料:不锈钢、哈氏合金C-276和钽 |
| 工作原理 |
工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的***大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
|
| 负载特性 |
|
|
