安装支架及引压连接头

产品名称：安装支架及引压连接头
产品编号：151847-189
产品型号：5
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：

3051安装支架及引压连接头

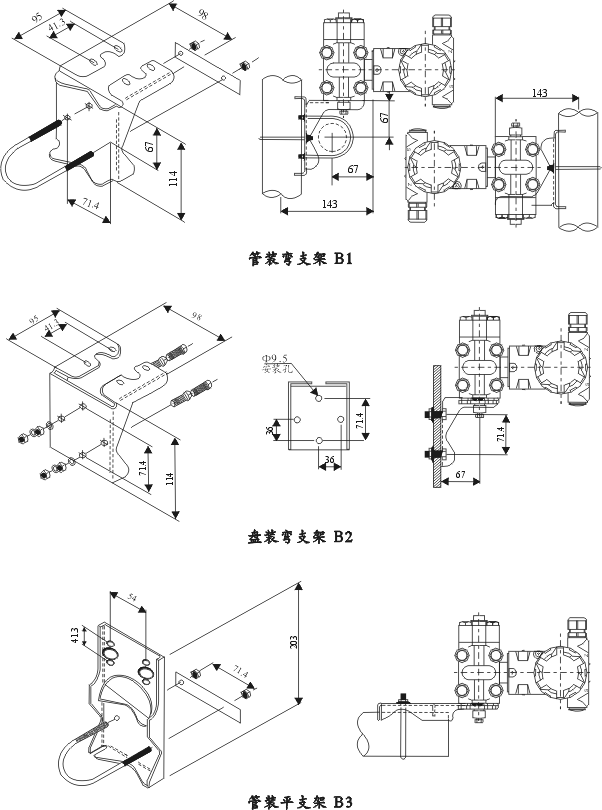

 安装支架
 引压连接头
A1.锥管阴螺纹连接(选型代码“/N”)
1. 变送器压力腔法兰
2. “O”型圈
3. 锥管阴螺纹连接接头
4. 螺栓


A2. -14NPT引压过渡接头及后部焊接引压管(代码“C12” )
1. -14NPT与球锥连接过渡接头
2. 螺母M20×1.5
3. 球形接头(Φ13处可与引压管焊接)

A3.丁字形连接头连接(选型代码为“J”)
1. 变送器压力腔法兰
2. “O”型圈
3. 球锥连接接头M20×1.5阳螺纹
4. 螺栓
5. 螺母
6. 球形接头(Φ13处可与引压管焊接)
