| 开关量输出隔离式安全栅，安全场所一侧的触点开关通过安全栅控制或驱动现场本安设备工作，本安设备如电磁阀、声光报警器等。输入输出隔离性能允许控制开关直接连到24V直流供电回路的任一路。 |
| 产品外形 |
|
|
|
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装 |
| 产品特点 |
防爆标志：[Exia] ⅡC
功 耗：约1.5W（一路）
危险区工作电压UE、工作电流IE负载输出图：
开路电压: 22V～25V
UE/IE ：12V/35mA
12V/45mA
12V/60mA(三种规格)
安全区输入：干接点
连续工作温度: (-10～+60)℃
******防爆电气产品质量监督检验中心 (CQST)认证参数 (10，9及11，12端子间)
U0：28V 、C0：0.06μF、I0：93mA、L0：4.2mH、
Um：250V AC/DC、P0：0.65W |
| 功能示意图 |
|
|

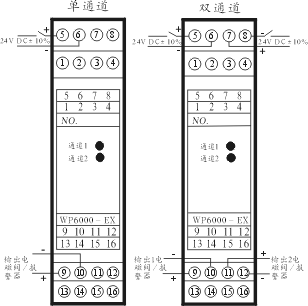

| 仪表接线图 |
|
|
| 仪表选型 |
| 型号 |
输入信号 |
输出信号 |
开路电压
/短路电流 |
通道号 |
| WP6021-EX |
干接点 |
电磁阀/报警器 |
12V/35mA |
单通道 |
| WP6022-EX |
干接点 |
电磁阀/报警器 |
12V/35mA |
双通道 |
| WP6023-EX |
干接点 |
电磁阀/报警器 |
12V/45mA |
单通道 |
| WP6024-EX |
干接点 |
电磁阀/报警器 |
12V/45mA |
双通道 |
| WP6025-EX |
干接点 |
电磁阀/报警器 |
12V/60mA |
单通道 |
| WP6026-EX |
干接点 |
电磁阀/报警器 |
12V/60mA |
双通道 |
订货指南:
用户需要现场为电磁阀，输入为继电器触点，电流为35mA单通道安全栅。
订货型号：WP6021-EX |
