WP6039-EX检测、操作端隔离式安全栅

产品名称：WP6039-EX检测、操作端隔离式安全栅
产品编号：154712-580
产品型号：WP6039-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
 WP6039-EX隔离式安全栅, 集检测端隔离栅和操作端隔离栅的功能于一体。通道1从安全区向危险区提供隔离直流电源供给变送器，变送器产生的(4~20)mA DC输出。通道2从安全区把标准的(4~20)mA DC信号传输到危险区，驱动现场的执行机构。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

防爆标志: [Exib]ⅡC
电 源：24V DC±2V
功 耗: 通道1：约1.8W(24V供电，20mA输出时)
通道2: 约1.7W(24V供电，20mA输出时)
危险区
通道1                                   通道2
输入信号:(4～20)mA DC               (4～20)mA DC
配电电压：(18.5～28.5)V DC          (250～500)Ω

安全区
通道1
输出信号:(4～20)mA         负载电阻：≤500Ω
输出信号：(1～5)V         负载电阻：≥250kΩ
通道2
输入信号：(4～20)mA
输出精度: 通道1/通道2: 0.5级
温度漂移: 0.01% F.S/℃
连续工作温度: (-10～+60)℃
    ******防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10端子间)
U0：30V, I0：26mA, C0：0.04μF ,L0：1.0mH,P0：0.78, Um：250V DC/AC
适用现场设备
通道1: 二线制变送器
通道2: 接收(4～20)mA的阀门定位器、电/气转换器

 功能示意图

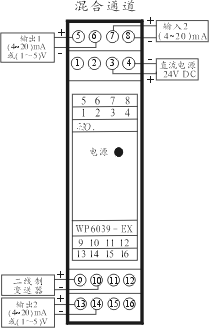

 仪表接线图
 仪表选型
型号 输入信号 输出信号 通道号
WP6039-EX (4~20)mA DC (4~20)mA DC /(1~5)V DC 混合通道
注：一通道为检测端, 配电电压为(18.5~28.5)V DC
    二通道为操作端, 无配电电压
订货指南:
    用户需要现场同时需要压力/差压变送器和执行器的安全栅
订货型号：WP6039-EX
