WP6075-EX热电偶隔离式温度变送器(本质安全型)
产品名称：WP6075-EX热电偶隔离式温度变送器(本质安全型)
产品编号：15540-450
产品型号：WP6075-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：
|
 |
产品详细介绍： |
| WP6075-EX热电偶隔离式温度变送器，它将来自现场热电偶的热电势转换为与温度成线性关系的(4～20)mA DC或(1～5)V Dc隔离信号输出具有冷端自动补偿功能。 |
| 产品外形 |
|
|
|
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装 |
| 产品特点 |
|
防爆标志:[Exia] ⅡC
电 源：24V DC±2V
功 耗：约1.5W（24V供电，20mA输出时）
危险区输入信号：J、K、T、E、S、B、R热电偶
量程范围：
| 分度号 |
量程范围℃ |
| E |
0~1000 |
| K |
0~1300 |
| S |
0~1600 |
| B |
400~1800 |
| R |
0~1600 |
| T |
-200~+300 |
| J |
0~600 |
注：订货时须***注明量程范围 (范围内可任意选择)。
安全区输出：
WP6000-EX WP6000-EX（V）
信 号： (4～20)mA (1～5)V
负载电阻： ≤500Ω ≥250kΩ
输出精度：0.5级
补偿精度：1/20℃（补偿电阻：Cu50铜电阻)
温度漂移:0.01% F.S/℃
连续工作温度: 0～+50℃
******防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10端子间)：
Uo：4V, Io：90mA, Co：100μF ,Lo： 4.2mH，Po：0.09W、Um：250V AC/DC
适用现场设备 ：J、K、T、E、S、B、R热电偶传感器。 |
| 功能示意图 |
|
|

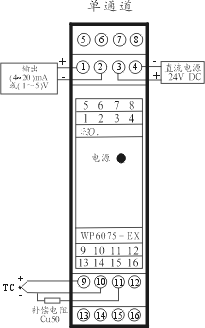

| 仪表接线图 |
|
|
| 仪表选型 |
| 型号 |
分度号 |
输出信号 |
通道号 |
| WP6075-EX |
E、K、S、B、R、T、J 可选(见下表) |
(4~20)mA/ (1~5)V DC |
单通道 |
注：订货时须***注明量程范围 (范围内可任意选择)。
订货指南:
用户需要热电偶S安全栅温度范围0~1600℃，
订货型号：WP6075-EX（S 0~1600℃） | |
