WP6100-EX系列热电阻、热电偶齐纳安全栅

产品名称：WP6100-EX系列热电阻、热电偶齐纳安全栅
产品编号：15558-512
产品型号：WP6100-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
WP6100-EX热电阻、热电偶齐纳安全栅它能防止危险能量从本安端子串入到危险场所，又能接收来自现场的热电阻、热电偶信号（见功能示意图）从而确保系统工程具有本质安全防爆性能。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

防爆标志：[Exia]ⅡC
危险区输入：热电阻信号、热电偶信号
安全区输出：热电阻信号、热电偶信号
输出精度：0.5级
温度漂移: 0.01% F.S/℃
连续工作温度：(-10～+60)℃
******防爆电气产品质量监督检验中心（CQST）认证参数(9、10、11、13、14、15端子间) ：
U0：4V、I0：90mA、C0：100μF、L0：4.2mH、P0：0.09W、Um：250V DC/AC
适用现场设备：
Pt100、Cu50热电阻和J、T、E、K、S、B、R热电偶传感器。

 功能示意图

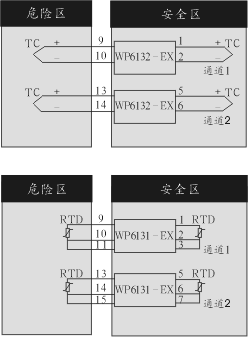

 仪表接线图
 仪表选型
型号 分度号 输出信号 通道号
WP6131-EX Pt100 Cu50 Pt100 Cu50 单/双通道
WP6132-EX E、K、S、B、R、T、J
 E、K、S、B、R、T、J 单/双通道
订货指南:
用户需要热电偶K双通道安全栅温度范围0~800℃，
订货型号：WP6132-EX（K 0~800℃双通道）
