WP6100-EX系列电流输入、输出重复式齐纳安全栅
产品名称：WP6100-EX系列电流输入、输出重复式齐纳安全栅
产品编号：155755-570
产品型号：WP6100-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：
|
 |
产品详细介绍： |
| WP6100-EX电流输入、输出重复式齐纳安全栅它能防止危险能量从本安端子串入到危险场所，并将( 4~20)mA DC信号经限能后线性地转换成 (4~20) mA DC 信号输出(见功能示意图)它不同于其它齐纳安全栅的是当危险能量恢复后，能自动恢复正常工作。 |
| 产品外形 |
|
|
|
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装 |
| 产品特点 |
|
防爆标志：[Exib] ⅡC
危险区输入信号：(4~20)mA DC
安全区输出信号：(4~20)mA DC
负载电阻：≤300Ω(恒流源的电压为24V时)
温度漂移：0.01% F.S/℃
连续工作温度：(-10～+60)℃
******防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10、13、14、端子间)：
U0：30V、I0：26mA、C0：0.04μF、L0：1.0mH、P0：0.78W、Um：250V DC/AC
适用现场设备：
二线制变送器、执行器和其它需要(4~20)mA DC电流信号的设备。 |

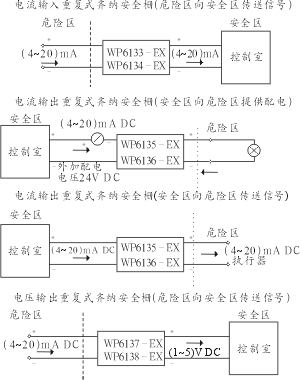

| 功能示意图 |
|
|
| 仪表接线图 |
|
|
| 仪表选型 |
| 型号 |
输入信号 |
输出信号 |
通道号 |
| WP6133-EX |
(4~20)mA DC |
(4~20)mA DC |
单通道 |
| WP6134-EX |
(4~20)mA DC |
(4~20)mA DC |
双通道 |
| WP6135-EX |
(4~20)mA DC |
(4~20)mA DC |
单通道 |
| WP6136-EX |
(4~20)mA DC |
(4~20)mA DC |
双通道 |
| WP6137-EX |
(4~20)mA DC |
(1~5)V DC |
单通道 |
| WP6138-EX |
(4~20)mA DC |
(1~5)V DC |
双通道 |
注：WP6133-EX、WP6134-EX为电流输入式
WP6135-EX、WP6136-EX为电流输出式
WP6137-EX、WP6138-EX为电压输出式
订货指南:
用户需要重复式安全栅
订货型号：见上表(全可选，根据实际需要选择) | |
