WP6240系列直流信号转换器

产品名称：WP6240系列直流信号转换器
产品编号：16239-882
产品型号：WP6240
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
WP6240系列直流信号转换器是一种模块结构的导轨式仪表,它将输入的(4~20)mA DC或(1~5)V DC信号转换成与之隔离的 (4~20)mA DC或(1~5)V DC的隔离信号输出 。供给指示仪、记录仪、模拟调节仪、可编程单/多回路数字调节仪、工业过程控制机及分散系统之用，组成多种多样的监视控制系统，该转换器电源-输入-输出三者相互隔离 , 是构成非防爆自控系统不可缺少的仪表品种。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

输入信号：(4~20)mA DC或(1~5）V DC
输出信号：(4~20)mA DC或(1~5)V DC
输入电阻: (1~5)V Dc输入时＞500kΩ;
          (4~20)mA DC输入时＞50Ω
负载电阻: ·(4~20) mA DC输出时≤500Ω;特殊负载订货时注明可供(250~600)Ω等
          ·(1～5)V Dc输出时≥250kΩ
精 度: 0.5级
共模干扰: 50Hz时,＜5mV
响应时间: ＜1s
隔 离: 输入、输出、电源间相互隔离
电 源：24VDC±2V
功 耗：＜1.5W
环境温度：(-10～60)℃
相对温度：＜90%（不结露）
绝缘电阻：电源、输入、输出端子间≥100MΩ
绝缘强度：电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量：约150g
维 护：在安装配线状态下，仪表可以更换

 功能示意图

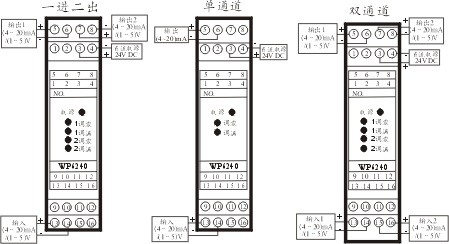

 仪表接线图
 仪表选型
型号
分度号
 输出信号 通道数 备注
WP6241 (4~20)mA DC (4~20)mA/(1~5)V DC 单通道
出厂时输出默认为(4~20)mA
如需(1~5)V订货时请说明
WP6242 (4~20)mA DC (4~20)mA/(1~5)V DC 双通道
WP6243 (4~20)mA DC (4~20)mA/(1~5)V DC 一进二出
WP6244 (4~20)mA DC (4~20)mA/(1~5)V DC 单通道
WP6245 (4~20)mA DC (4~20)mA/(1~5)V DC 双通道
WP6246 (4~20)mA DC (4~20)mA/(1~5)V DC 一进二出
WP6247 (4~20)mA DC (4~20)mA/(1~5)V DC 双通道

订货指南:
用户需要将现场的(1~5)V信号转换成(4~20)mA信号输出
订货型号：WP6244
